NES6100電力儲能BMS測試系統

發布時間：2025-09-17 17:25:59 瀏覽次數：30次

NES6100采用全NGI自主研發的測試儀器搭建而成，系統架構包括電池模擬器、直流電源、電流換向器、可編程溫度模擬卡、絕緣電阻卡、高速數字IO卡、CAN通訊卡、繼電器卡等，儀器外形、通訊協議、通訊接口等均采用統一標準，具有高擴展性和可維護性，兼具全球通全網通，模塊化設計，高精度高集成等優勢?？蓮V泛應用于研發制造、第三方檢測、系統集成等各行業客戶。

產品特點

■ 采集數據指標測試：包括電池電壓（單體電壓、總電壓），電池簇/電堆電流、溫度、絕緣電阻檢測等。

■ 功能測試：均衡、控制、報警與保護、通信、供電電壓、過電壓、反向電壓、通信線回路短路等。
■ 能量狀態估算指標測試：SOE狀態估算。

■ 自主研發，全性能高效測試：主要硬件和軟件自研，支持單步/ 自動測試，可完成最新國標要求的所有電性能相關測試項目。

■ 模塊化設計，可擴展性強：軟件、硬件積木式設計，搭配靈活，滿足型式檢驗、出廠檢驗、抽樣檢驗、研發測試等多場景需求。

■ 高精度高集成：電池模擬器電壓精度最高可達6萬分之一，兼具故障模擬、內阻模擬等功能，適配全規格的儲能BMS產品測試。

功能與優勢

方案架構

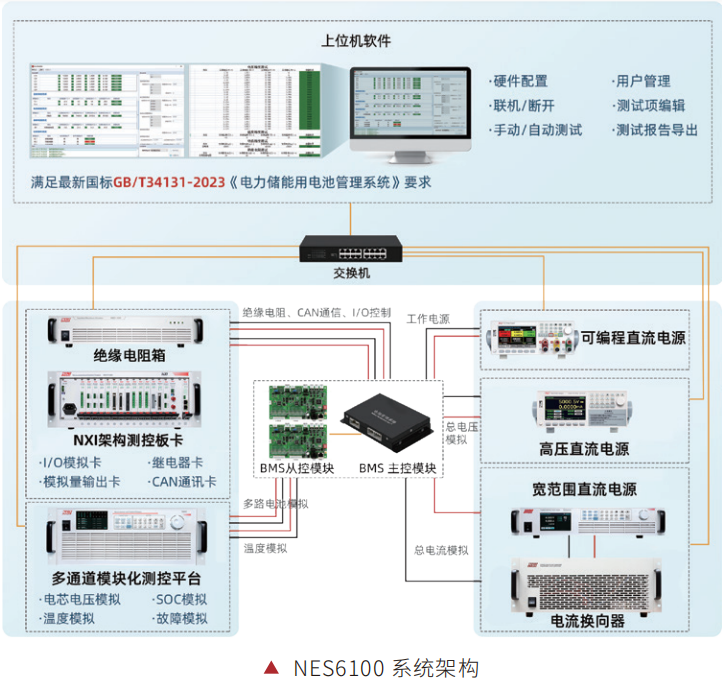

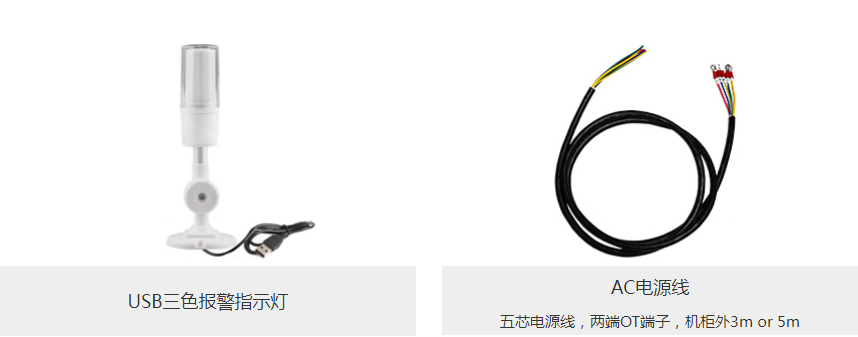

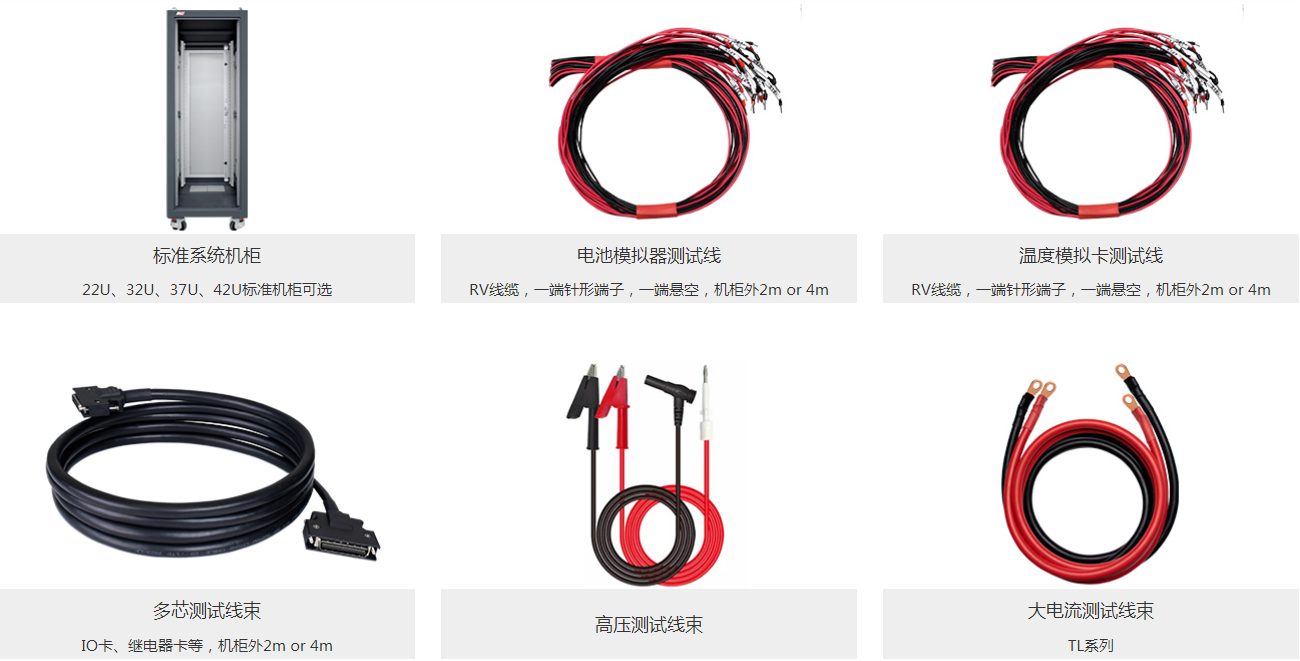

NES6100采用全NGI自主研發的測試儀器搭建而成，系統架構如圖所示，包括電池模擬器、直流電源、電流換向器、可編程溫度模擬卡、絕緣電阻卡、高速數字IO卡、CAN通訊卡、繼電器卡等，儀器外形、通訊協議、通訊接口等均采用統一標準，具有高擴展性和可維護性。

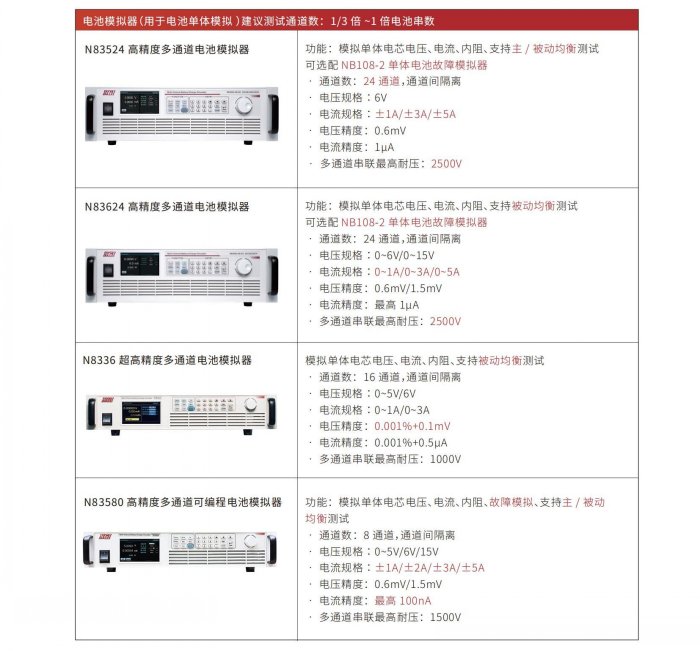

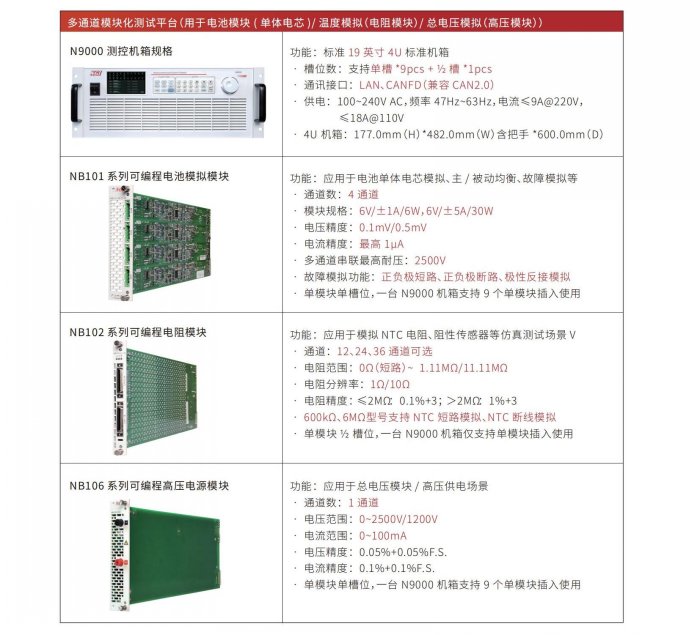

· 電池模擬器：與保護功能等測試；模擬單體電芯電壓、電流、故障等，實現對儲能BMS的單體電芯電壓采集精度、主/被動均衡、部分故障診斷與保護功能等測試；

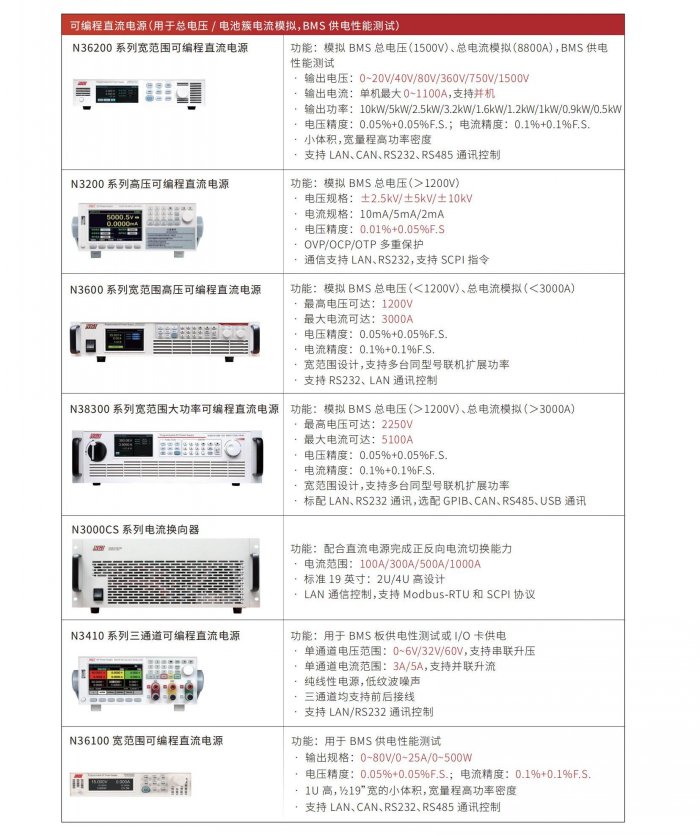

· 直流電源：提供儲能BMS供電電源，模擬電池模組總電壓、充放電總電流進行測試；

· 電流換向器：操作，真實模擬電池模組的充放電特性；既可對儲能BMS工作電源進行電壓換向操作，模擬反向電壓供電；也可對總電流電源輸出電流進行換向操作，真實模擬電池模組的充放電特性；

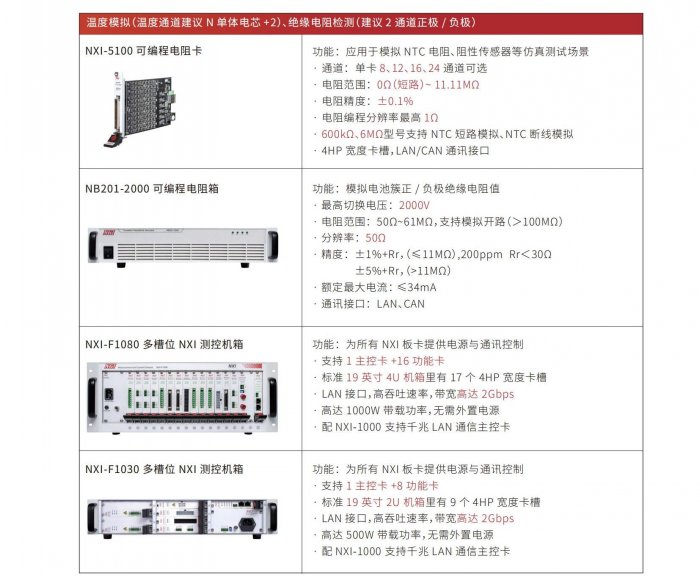

· 可編程溫度模擬電阻卡：模擬NTC熱敏電阻，實現對儲能BMS溫度采集精度測試；

· 可編程絕緣電阻卡（箱）：模擬絕緣電阻，實現儲能BMS絕緣電阻采集精度測試；

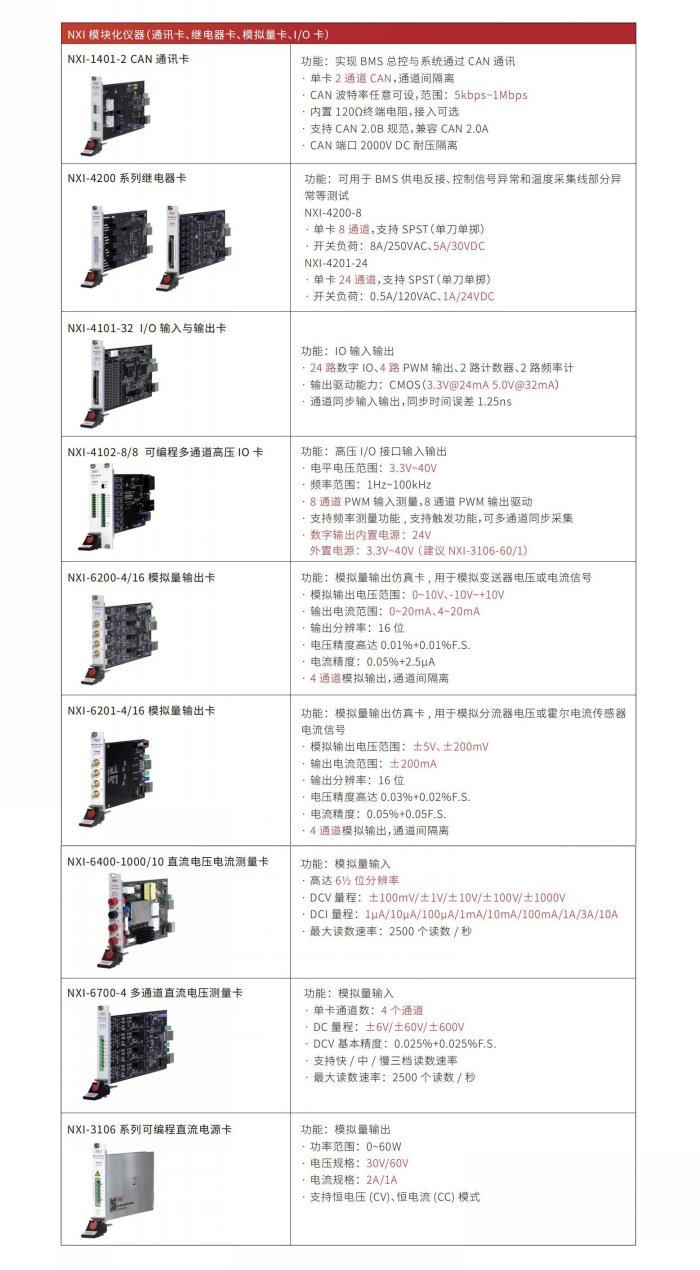

· 高速數字IO卡：模擬外部設備與儲能BMS進行IO及PWM信號傳輸通信；

· 模擬量輸入/輸出卡：模擬分流器電壓信號、電流傳感器信號、各類傳感器輸入儲能BMS，或儲能模擬分流器電壓信號、電流BMS輸出模擬量信號進行采集；

· CAN通訊卡：模擬上位機軟件與儲能BMS進行CAN通信；

· 繼電器卡：用于溫度采集線異常、控制信號異常、通訊線回路短路等測試。
