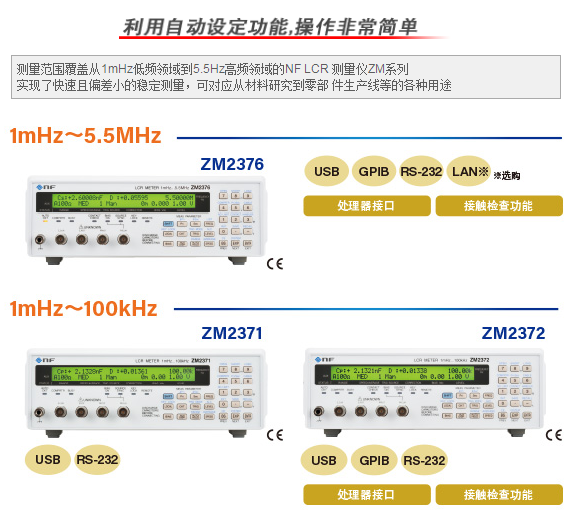

ZM2371/ZM2372/ZM2376

LCR測量儀系列實現快速、高精度的穩定測量滿足研究所需求、生產線需求

寬頻測量范圍和高分辨率設定

ZM2371與ZM2372覆蓋了從1 mHz到100 kHz的測量頻率范圍，并擁有5位數的分辨率。ZM2376則覆蓋了從1 mHz到5.5 MHz的測量頻率范圍，并擁有6位數的分辨率。該產品不但適用于一般電子產品的測量，還可以被應用于電池或其他材料的阻抗特性評估。

高重復性的測量結果

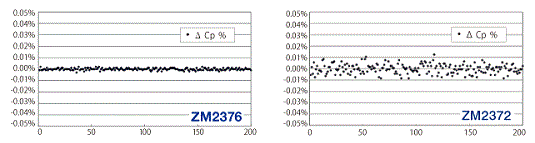

該產品的測試結果為在同樣的測試條件下，對相同的測試對象測試200次的結果。ZM2372的測試結果偏差大概在0.01%以下，而ZM2376則更加優秀。高重復性的測量結果，對于阻抗測量儀來說是十分重要的。

測量1 nF的電容

測量條件 (時間: 5 ms, 頻率: 100 kHz, 信號水平: 1 V)
200次測量結果的偏差

針對放電的保護功能

在使用通用的測量儀器時，儲存了電荷的電解電容器一旦被連接則會出現放電，而輸入電路就很可能會被損壞。ZM系列針對放電的保護功能，可以保護輸入電路不被此能量（最高達4J）損壞。所以在測量中若不小心連接上儲存了電荷的部件后，可以防止事故的發生。

廣域的測量電平和ALC功能

對10mVrms～5Vrms/1μArms～200mArms的測量信號電平可進行3位數分辨率的設置。另外，利用ALC（自動電平控制）功能可以設置定電壓/定電流驅動，因此可用考慮到試樣電壓/電流依賴性的穩定驅動信號來驅動，可實現高再現性的測量。

快速測量

測量時間可以在RAP (Rapid)，F(xiàn)AST，MED (Medium)，SLOW，VSLO (Very Slow) 這5種等級切換。選擇RAP，可以實現2ms (1kHz/1MHz)、10ms (120Hz) 的快速測量?？焖?、高精度的LCR測量儀有助于提高生產線及自動檢查裝置的測量效率。

高精度

實現了基本精度0.08%、顯示分辨率最多6位數的高精度測量。值得信賴的測量在從最先端器件的開發到檢查線零部件分選，對提高產品性能和品質不可或缺的。

DC偏置電壓

ZM2371與ZM2372的內置DC偏置電源為0~+2.5 V，ZM2376為0~+5 V。這一功能使得測量電解電容等具有極性元件成為了可能。使用ZM2376,可以以將電池的直流電壓相抵消的方式，測量阻抗。
另外，針對更大的DC電壓，還可以選購DC偏置適配器。使用外接DC電源，最高達±40 V的DC偏置電壓可以被施加到被測物體上，所以還可以測量大容量片式多層陶瓷電容的依賴性等。

直流電阻 (DCR) 測量

可測量線圈及變壓器的卷線電阻的直流電阻?？梢酝瑫r在主參數中顯示電感，在副參數中顯示直流電阻的測量值

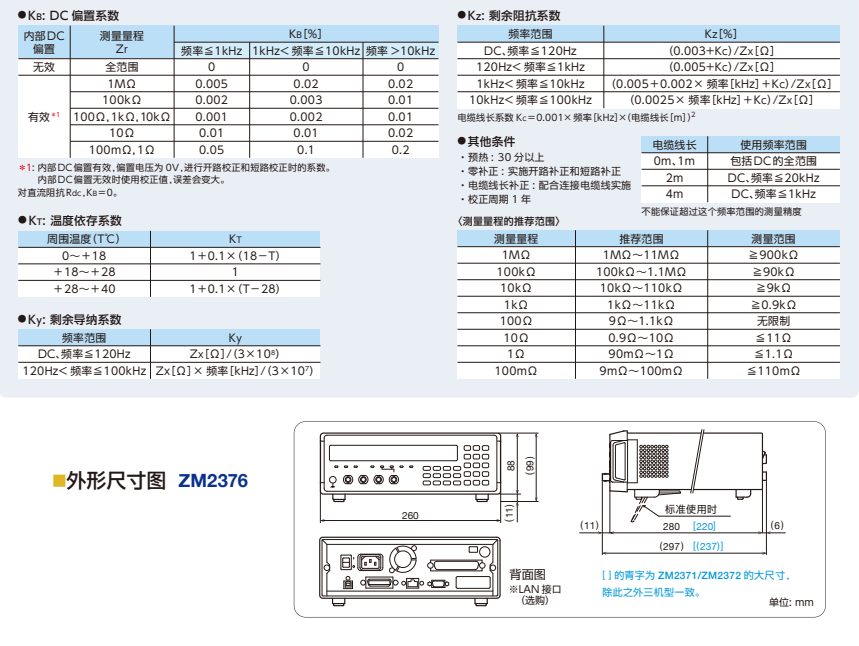

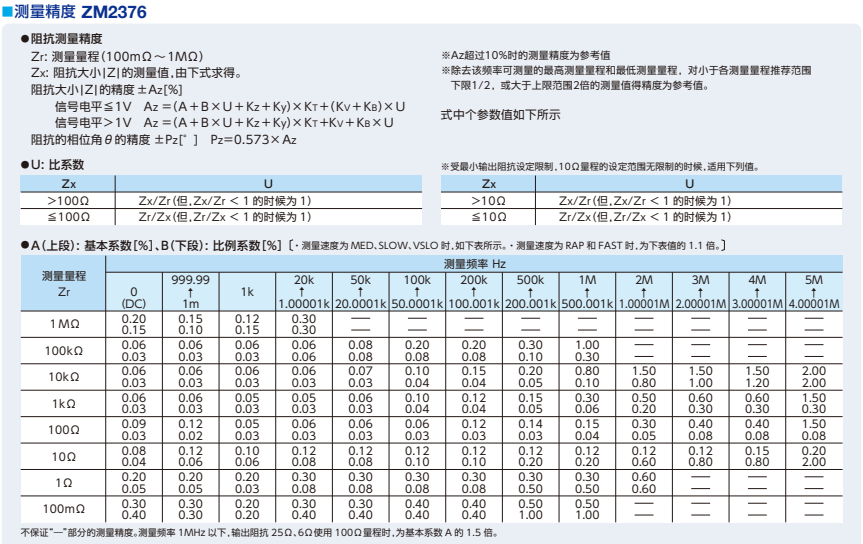

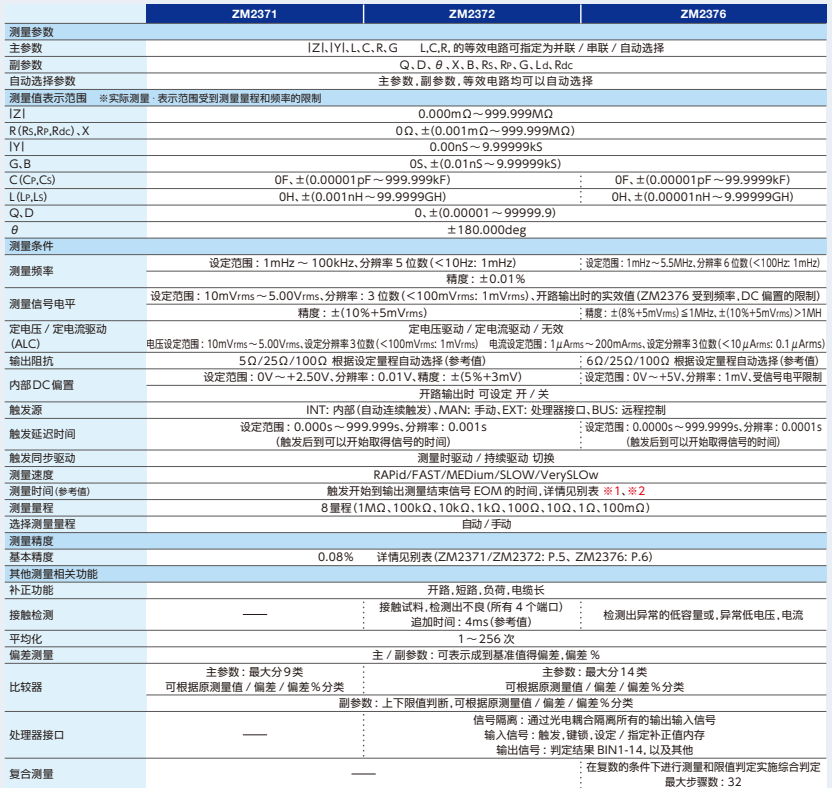

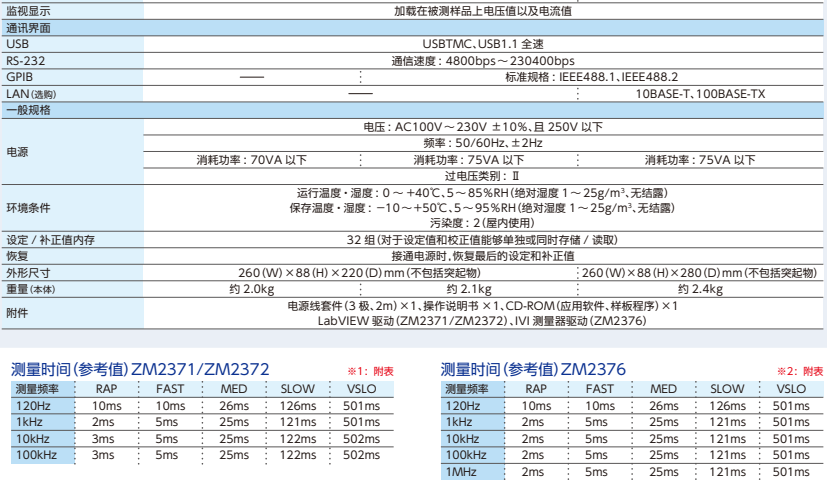

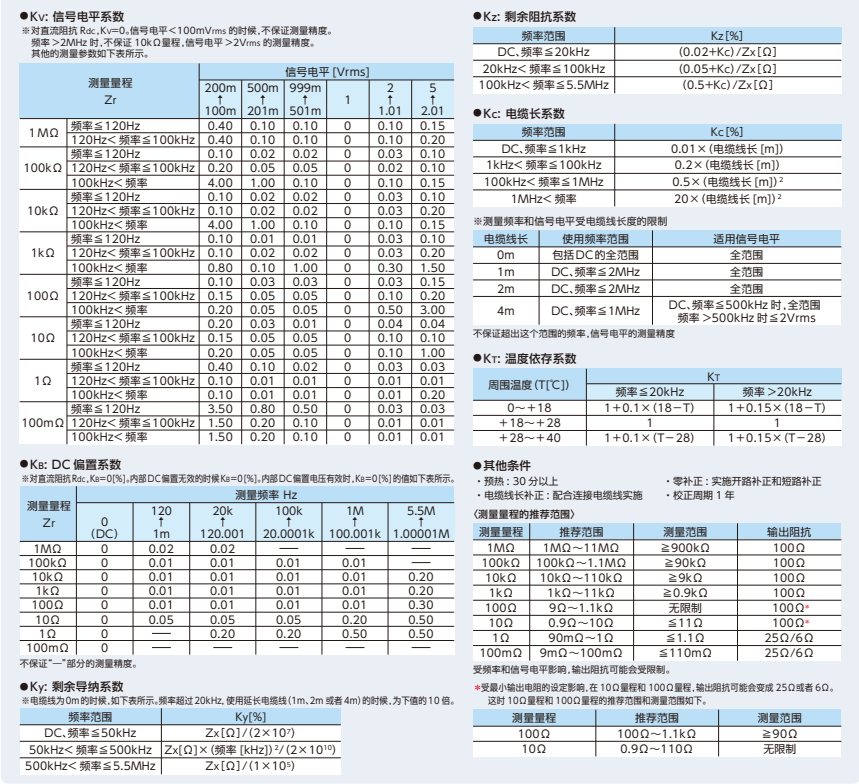

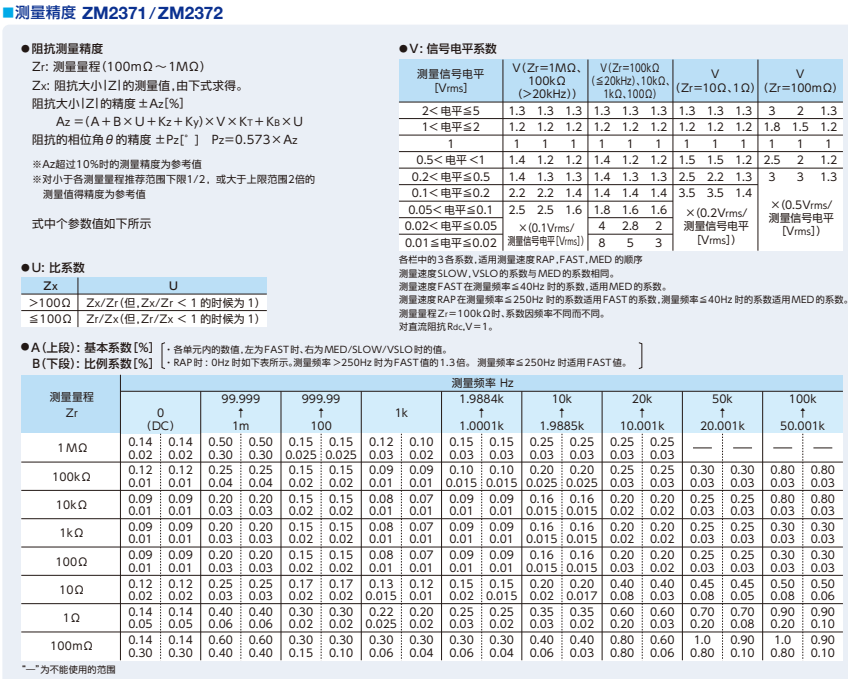

規格
